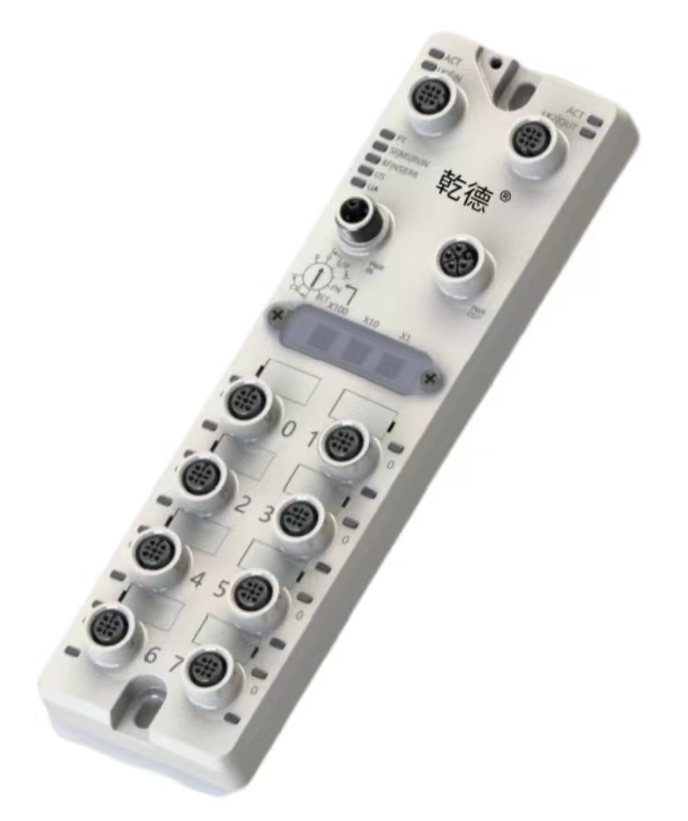

| 工業以太網類型 | EtherCAT，16DI/DO,可配置NPN |
| 訂貨代碼 | 006E61 |
| 訂貨編號 | FNI ECT-302-105-M |
| 額定工作電壓 | 18...30V DC |
| 模塊的電流消耗 | <=130mA |
| 輔助輸入/輸出電源狀態 | US/UA |
| 模塊狀態指示燈 | 有 |
| 網絡狀態指示燈 | 有 |
| 端口狀態指示燈 | 紅色，黃色 |
| 連接：現場總線 | M12,D-coded,母頭 |
| 連接：AUX電源 | M12,L-coded,公/母頭 |
| 連接：I/O端口 | M12,A-coded,母頭 |
| IO端口數目 | 8 |
| 輸入數量 | 16個PNP輸入 |
| 輸出數量 | 16個PNP輸出 |
| 輸入/輸出可配置 | 是 |
| 最大負載電流，傳感器/信道 | 200mA |
| 最大輸出負載電流 | 0.5A |
| 端口狀態指示燈（信號狀態） | 黃色LED指示燈 |
| 端口診斷指示燈（過載） | 紅色LED指示燈 |
| 總電流U執行器 | <=16A |
| 總電流U傳感器 | <=16A |
| 防護等級符合 IEC 60529 | IP67(正確連接時） |
| 工作溫度 | -25...+70℃ |
| 存儲溫度 | -25...+85℃ |
| 緊固件 | 2個安裝孔 |
| 尺寸（長*寬*高） | 223*65*25.8mm |
| 外殼材質 | 鍍鎳Gd-Zn合金 |
選型手冊：在服務支持-選型手冊-工業以太網樣冊
2D圖紙：
007B11、007B31、007B51、007C11、007D11、007E11、007D31、007E31、006B11、006B31、006B51、006E31、006E61.pdf
